3DスキャンデータからJWCADで断面図を作成する方法です。

極めてアナログなやり方ですが、これが一番手っ取り早いと私の中で結論が出ていますのでご紹介します。

LiDERスキャナで3DスキャンからPotreeに取り込みまではこちらを参照ください

Potreeで断面図を作成

potreeで断面図を作成します。

LASデータをPCで変換してサーバーにアップロード後
https://potree.gyouseisyoshi-yoshida.com/Potree_1.8.2/examples/setosakaue

１．Potree　ツールから「高さプロファイル」を選択

２．始点をクリック、次に始点をドラッグ＆ドロップの要領で終点まで移動させて線を引く。

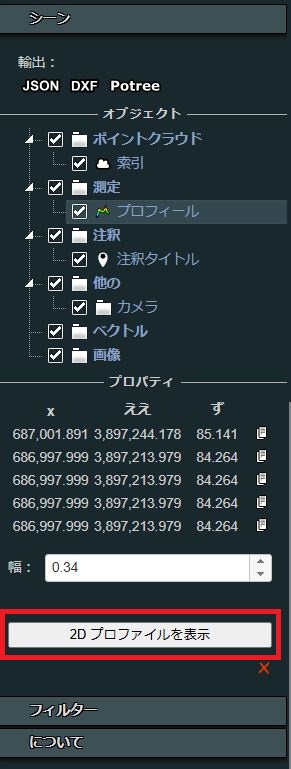

３．Potree　シーンの一番下の「２Dプロファイルを表示」をクリック

４．断面図が生成される。

５．断面図をキャプチャ

Windowsなら標準インストールされているキャプチャソフト「Snipping Tool」を使って断面図をキャプチャして画像を保存

JWCADで断面図作成

画像を読み込んで縮尺を合わせてトレースするだけ。
高さは画像の縮尺を合わせればJWCADで図面から取得できる。
法面の角度も完成後のJWCAD図面から鉛直で取得できる。
つまり、Potreeで取得するよりもJWCADで取得する方が楽。

１．JWCADで断面図の画像を読み込む

２．縮尺を合わせる

３．線を引く

４．画像を削除する

５．完成

反転

作成した図面を反転させる場合は、JWCADの反転コマンドを使えば一瞬で反転図を作成できる。
